Växelriktarens status och prestandaindikationer

Huvudindikationer

LED: Vilken kombination som helst av LED-lampor under förutsättningen att den blå LED-lampan lyser.

Beskrivning: Växelriktaren kommunicerar med övervakningsplattformen

LED: Vilken kombination som helst av LED-lampor under förutsättningen att den gröna LED-lampan lyser.

Beskrivning: Systemet producerar.

LED: Den gröna lampan blinkar.

Beskrivning: AC är ansluten men systemet producerar inte.

LED: Vilken kombination som helst av LED-lampor under förutsättningen att den röda LED-lampan lyser.

Beskrivning: Systemfel

Information om systemets prestanda

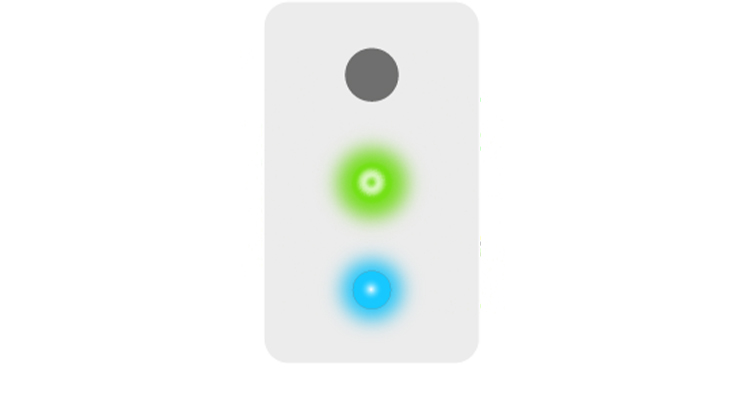

LED: Den blå LED-lampan lyser medan den gröna LED-lampan blinkar.

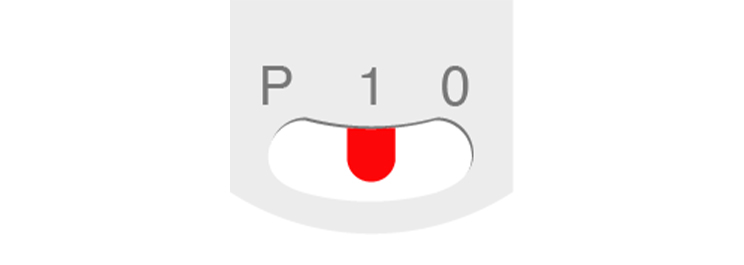

Omkopplarens position: I läge 1.

Indikation: Optimerare ej parade "S_OK".

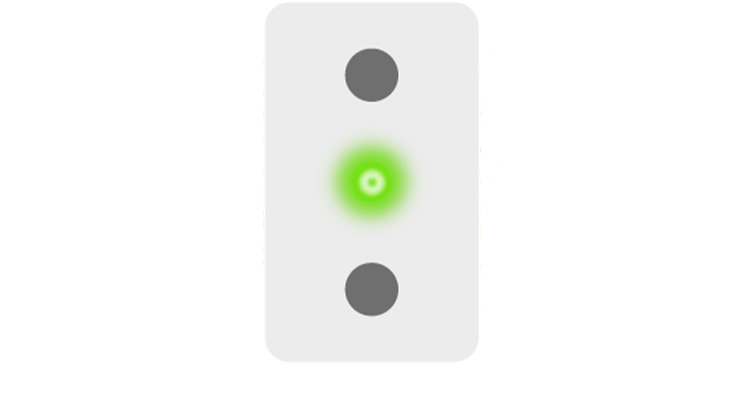

LED: Den gröna LED-lampan blinkar.

Omkopplarens position: I läge 1.

Indikation: Optimerare ej parade "No S_OK".

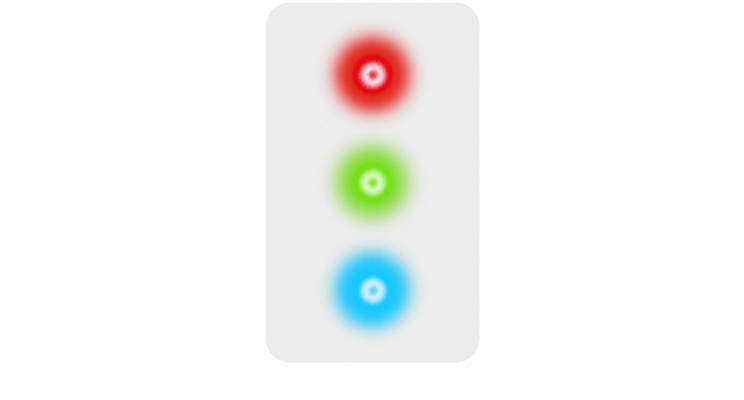

LED: Alla LED-lampor blinkar.

Omkopplarens position: I läge 1.

Indikation: Parning pågår.

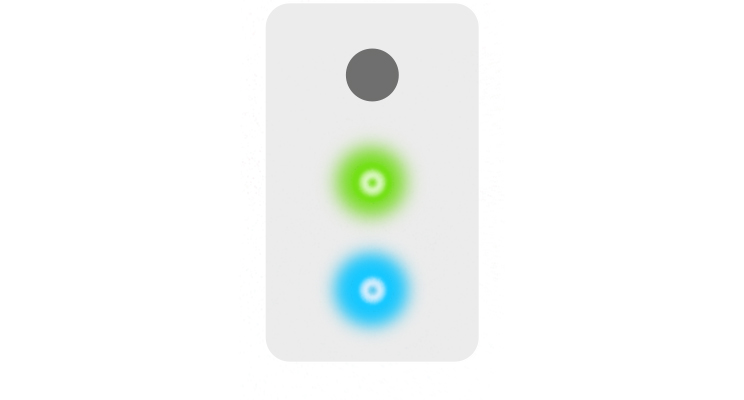

LED: Både grön och blå LED-lampa blinkar.

Omkopplarens position: I läge 1.

Indikation: Uppstart/nätövervakning.

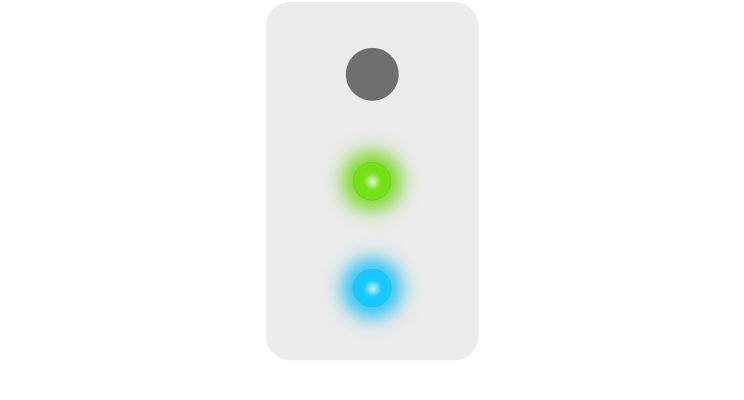

LED: Både grön och blå LED-lampa lyser.

Omkopplarens position: I läge 1.

Indikation: Systemet producerar "S_OK".

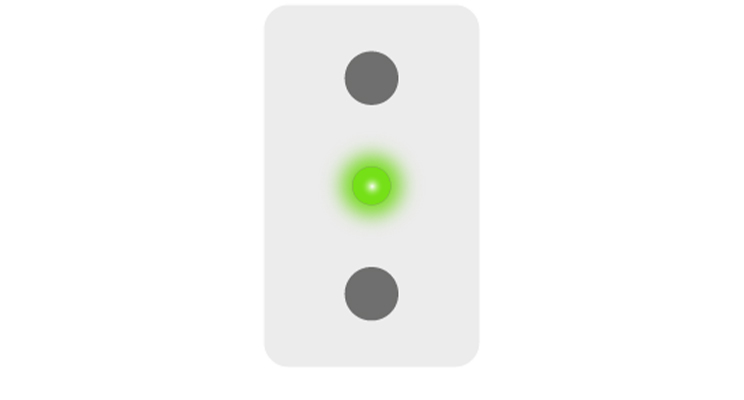

LED: Den gröna LED-lampan lyser.

Omkopplarens position: I läge 1.

Indikation: Systemet producerar "No S_OK".

LED: Den gröna LED-lampan blinkar långsamt och den blå LED-lampan lyser.

Omkopplarens position: I läge 1.

Indikation: Nattläge (ingen produktion) "S_OK".

LED: Den gröna LED-lampan blinkar långsamt.

Omkopplarens position: I läge 1.

Indikation: Nattläge (ingen produktion) "S_OK".

LED: Den gröna LED-lampan blinkar och den blå LED-lampan lyser.

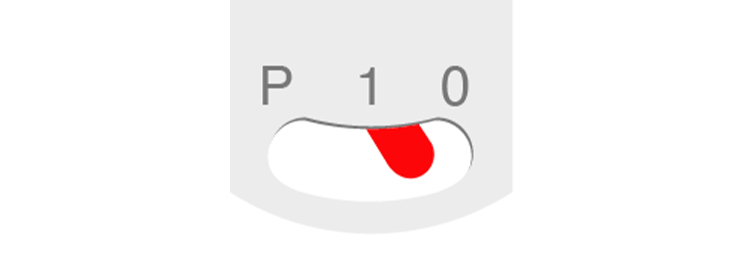

Omkopplarens position: I läge 0.

Indikation: Växelriktaren är av (säker DC) "S_OK".

LED: Den gröna LED-lampan blinkar.

Omkopplarens position: I läge 0.

Indikation: Växelriktaren är av (säker DC) "S_OK".

LED: Både röd och grön LED-lampa blinkar och den blå LED-lampan lyser.

Omkopplarens position: I läge 0.

Indikation: Växelriktaren är av (ej säker DC) "No S_OK".

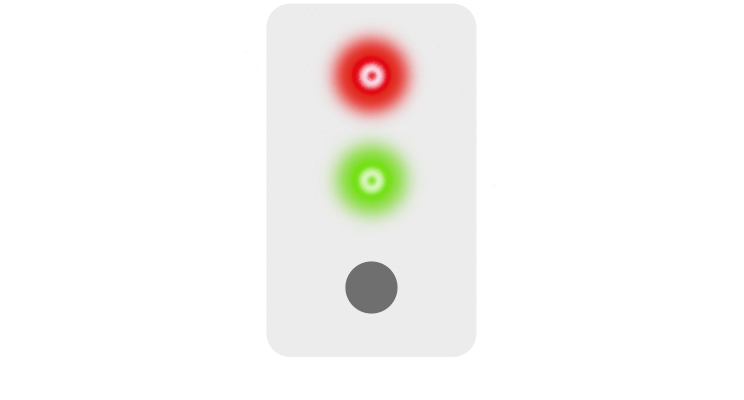

LED: Både röd och grön LED-lampa blinkar.

Omkopplarens position: I läge 0.

Indikation: Växelriktaren är av (ej säker DC) "No S_OK".

LED: Alla tre LED-lampor blinkar en och en från blått till rött i en kontinuerlig sekvens.

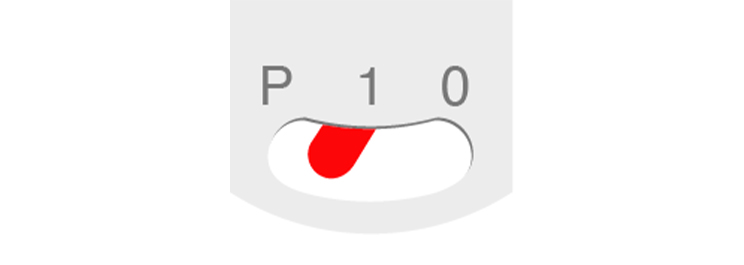

Omkopplarents position: I läge 1 eller läge P.

Indikation: Växelriktaren konfigureras eller startar om.

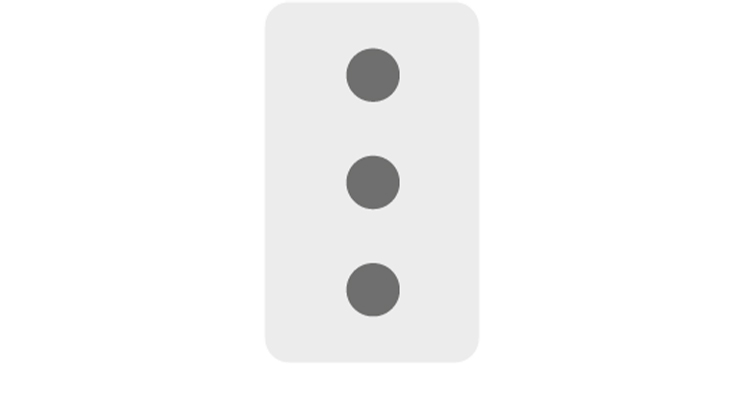

LED: Ingen LED-lampa lyser eller blinkar.

Omkopplarens position: I läge 0, 1 eller P.

Indikation: Ingen nätström (AC).

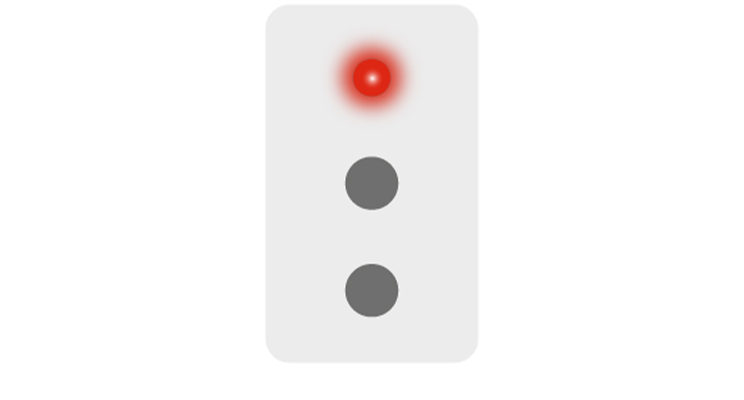

LED: Den röda LED-lampan lyser.

Omkopplarens position: I läge 0, 1 eller P.

Indikation: Systemfel.

LED: Den gröna LED-lampan lyser.

Omkopplarens position: I läge 1.

Indikation: Procentandel av AC-produktion: 0-33%.

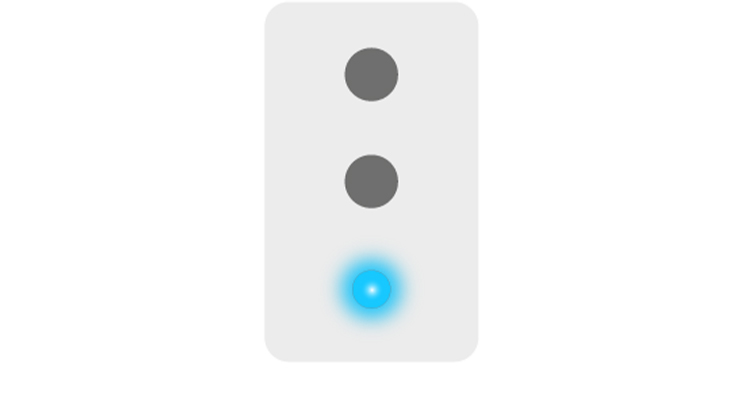

LED: Den blå LED-lampan lyser.

Omkopplarens position: I läge 1.

Indikation: Procentandel av AC-produktion: 33-66%.

LED: Både den gröna och den blå LED-lampan lyser.

Omkopplarens position: I läge 1.

Indikation: Procentandel av AC-produktion: 66-100%.
